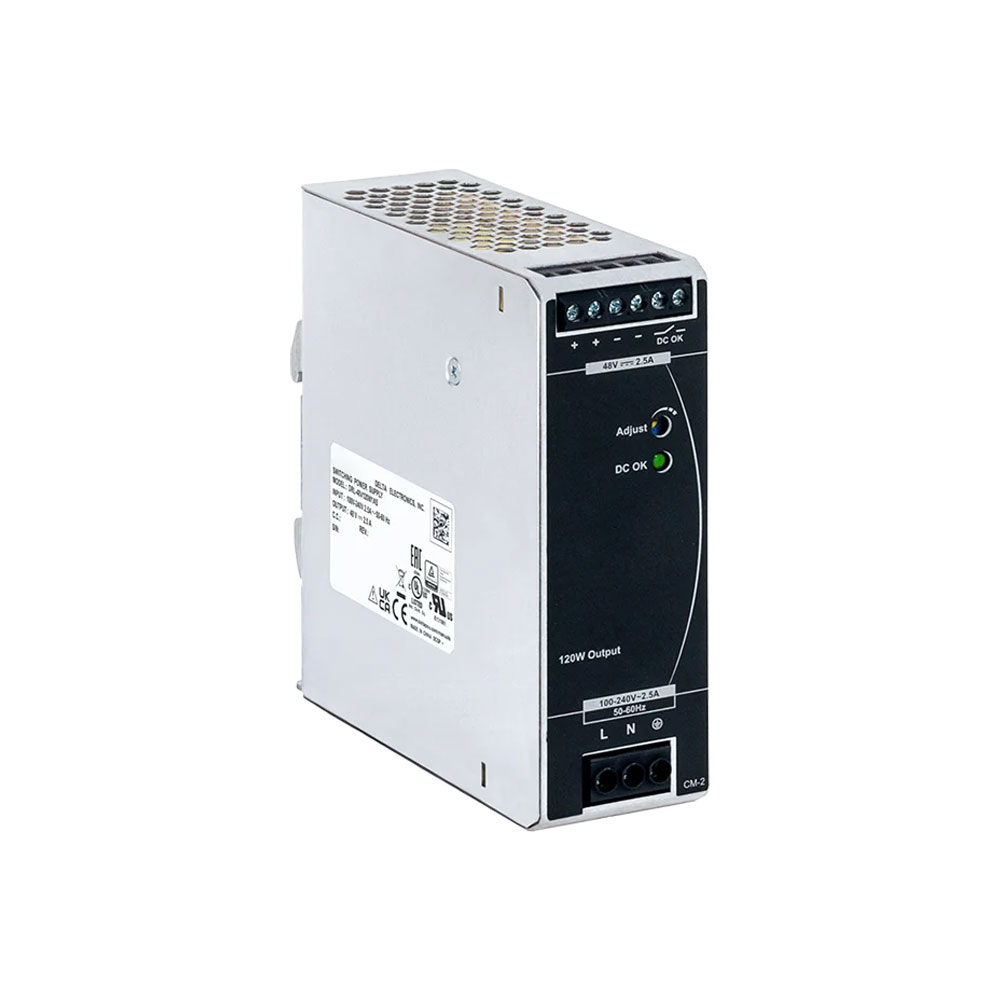

Fuente de alimentación AC-DC DIN de 48 Vdc para switching industrial

Características técnicas

• Fuente de alimentación AC-DC DIN de 48 Vdc para switching industrial
• Salida nominal de 48 Vdc
• Corriente de salida de 2,50 A
• Potencia de salida de 120 W
• Rango de ajuste de salida de 44 a 56 Vdc
• Eficiencia de hasta el 90,0 %
• Regulación de línea inferior al 0,5 %
• Regulación de carga inferior al 1 %
• PARD inferior a 150 mVpp entre > -10 °C y +70 °C
• PARD inferior a 300 mVpp entre ≤ -10 °C y -20 °C

Funcionalidades

• Entrada universal AC
• Circuito interno de corriente constante para cargas reactivas
• Recubrimiento conformal sobre las PCBAs para protección frente a polvo y contaminantes químicos comunes
• Indicador LED verde DC OK
• Protección contra sobretensión entre 57,0 y 67,2 V
• Protección contra sobrecarga y sobrecorriente entre el 105 % y el 150 % de la corriente nominal
• Protección por sobretemperatura en modo latch
• Protección contra cortocircuito en modo hiccup con autorecuperación

Alimentación

• Entrada nominal de 100 a 240 Vac
• Rango de entrada de 85 a 264 Vac
• Rango de entrada DC de 120 a 375 Vdc
• Frecuencia nominal de 50 a 60 Hz
• Rango de frecuencia de 47 a 63 Hz
• Corriente de entrada típica de 2,2 A a 115 Vac y 1,2 A a 230 Vac
• Corriente de irrupción típica de 20 A a 115 Vac y 40 A a 230 Vac
• Corriente de fuga inferior a 0,25 mA a 264 Vac
• Disipación máxima de potencia de 1,21 W sin carga
• Disipación máxima de potencia de 13,3 W a plena carga

Ambiental

• Temperatura de funcionamiento de -20 °C a +70 °C
• Temperatura de almacenamiento de -40 °C a +85 °C
• Humedad de funcionamiento del 5 % al 95 % HR sin condensación
• Altitud operativa de hasta 5.000 m para aplicaciones ITE
• Altitud operativa de hasta 2.000 m para aplicaciones ICE
• Protección IP20

Características físicas

• Chasis SGCC y aluminio
• Refrigeración por convección
• Montaje en carril DIN TS35 según EN 60715
• 3 bornes de entrada con capacidad nominal de 600 V y 35 A
• 4 bornes de salida con capacidad nominal de 300 V y 28 A
• Cableado de entrada AWG 18-8
• Cableado de salida AWG 24-12
• Dimensiones: 123,6 x 40 x 117,6 mm
• Peso neto: 0,54 kg

Contenido

• Fuente de alimentación AC-DC DIN DAHUA-5146 (DAHUA-5146)

Certificaciones y normativas

• Certificación CB para uso mundial
• Conforme con IEC 60950-1
• Conforme con EN 60950-1
• Reconocimiento UL 60950-1 y CSA C22.2 No. 60950-1
• Listado UL 508 y CSA C22.2 No. 107.1-01
• Certificación CCC
• Marcado CE
• Conforme con la Directiva RoHS 2011/65/EU
