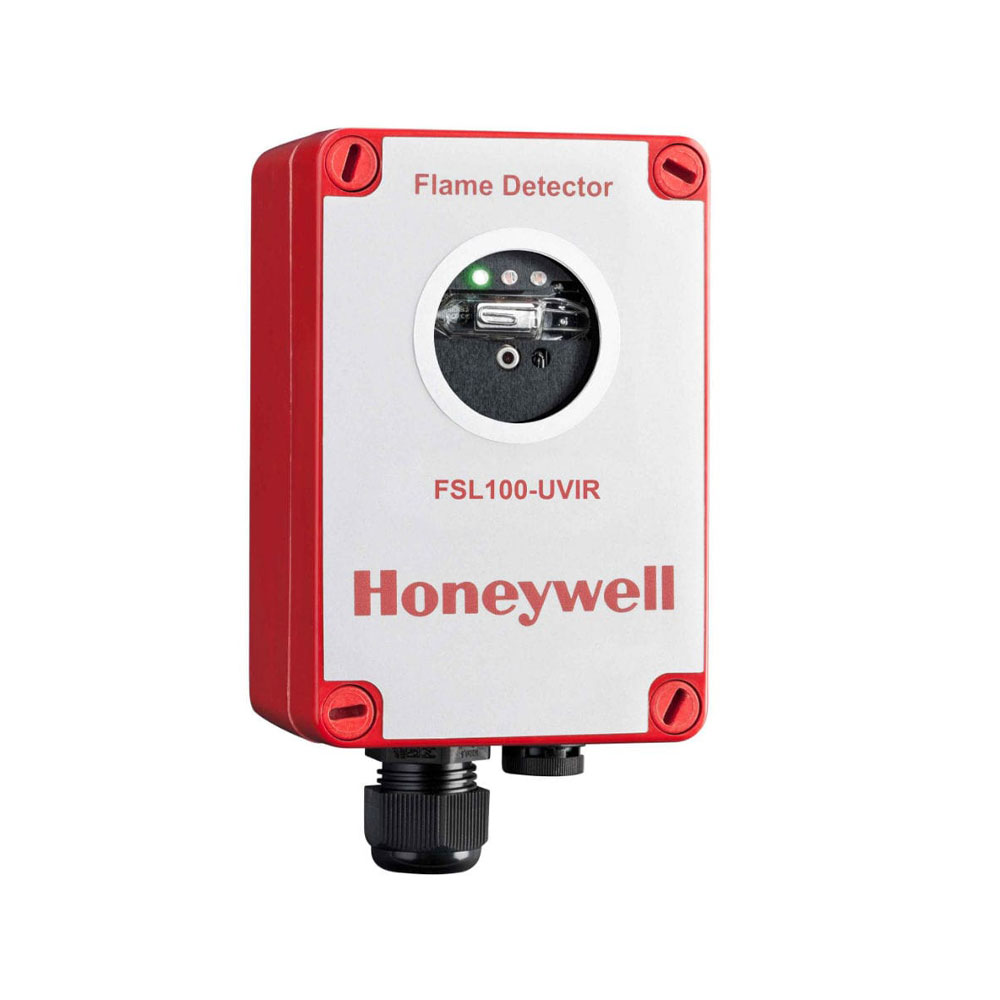

Detetor de chama UV/IR Notifier série FSL100 para interior, exterior e zona ATEX 2/22

Especificações técnicas

• Detetor de chama UV/IR Notifier Série FSL100
• Deteção dupla por tecnologia UV/IR
• Alcance de 25 m para ativação do alarme em 10 segundos para incêndio de n-heptano de 0,1 m².
• Cone de visão mínimo de 90° na horizontal e na vertical
• Deteção eficaz de uma vasta gama de incêndios de hidrocarbonetos e não hidrocarbonetos
• Monitorização de chamas de hidrocarbonetos pesados, tais como madeira, papel e gasolina
• Deteção de hidrogénio e hidrocarbonetos leves, como metanol e metano
• Indicadores LED locais para funcionamento normal, falha, falha com repetição do auto-teste e alarme

Funcionalidades

• Análise da frequência de cintilação da chama para uma melhor rejeição de falsos alarmes
• Auto-teste automático completo
• Auto-teste manual remoto opcional
• Monitorização contínua do estado do sistema
• Boa resistência à luz solar direta e reflectida
• Boa resistência a tubos fluorescentes e lâmpadas de halogéneo com revestimento de vidro
• Boa resistência ao arco e ao choque elétrico
• Boa resistência à radiação da soldadura eléctrica a mais de 3 m do detetor
• Tempo de arranque inferior a 10 segundos
• Tempo de reação do alarme entre 8 e 30 segundos

Alarmes

• Saída de relé de alarme SPDT 30 VDC e 2 A, 60 W máximo, desactivada em funcionamento normal sem alarme
• Saída de relé de avaria SPDT 30 VDC 2 A, 60 W máximo, desactivada em funcionamento normal sem avaria
• Configuração de alarme com LEDs e relés selecionáveis de bloqueio ou não bloqueio
• Configuração de fábrica com bloqueio
• Ligação a painéis de controlo de incêndios através de resistências de fim de linha e alarme de picos de corrente

Interface de comunicação

• Saída de corrente de 4-20 mA disponível como padrão, em incrementos, com e sem isolamento
• Saída de 0 mA para falha de energia ou falha do microprocessador
• Saída de 2 mA para falha ótica
• Saída de 4 mA para funcionamento normal
• Saída de 20 mA superior a 20 mA para alarme
• Terminais adequados para fios de 0,5 mm² a 1,5 mm².
• Entrada de cabo M20 com bucim para cabo de 5,5 a 13 mm².

Alimentação eléctrica

• Fonte de alimentação 12/24 VDC com gama nominal de 10 a 28 VDC
• Corrente de funcionamento normal de 25 mA a 24 VDC
• Corrente de alarme ±75 mA a 24 Vdc

Proteção ambiental

• Proteção IP65 contra poeira e água
• Temperatura de funcionamento -40 °C a +70 °C (-40 °C a +70 °C)
• Temperatura ambiente ATEX e FM Classe 3611 de -25 °C a +70 °C

Caraterísticas físicas

• Caixa em poliéster reforçado com fibra de vidro GRP não inflamável
• Caixa V-0 resistente aos raios UV e auto-extinguível de acordo com UL-94
• Cor vermelha de alta visibilidade
• Pressão compensada para evitar a acumulação de humidade no interior devido a alterações da pressão atmosférica
• Dimensões: 125 x 80 x 57 mm
• Peso: 465 g

Conteúdo

• NOTIFIER-349 Detetor de chama UV/IR (FSL100-UVIR)

Certificações e normas

• Certificado de alta sensibilidade EN54-10
• Aprovação EN54-10 Classe 2 para o tipo UV/IR
• Conformidade com ATEX/IECEx Zona 2/22
• Adequado para FM 3611 Classe 1, 2 e 3 Divisão 2
