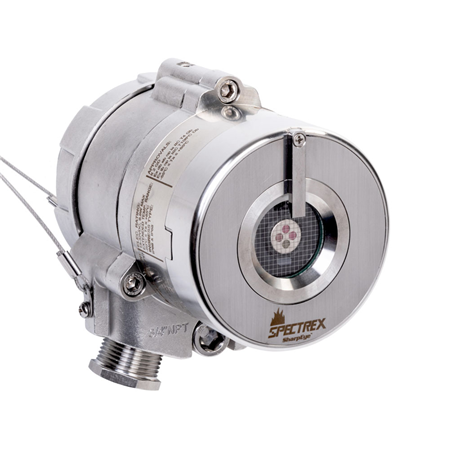

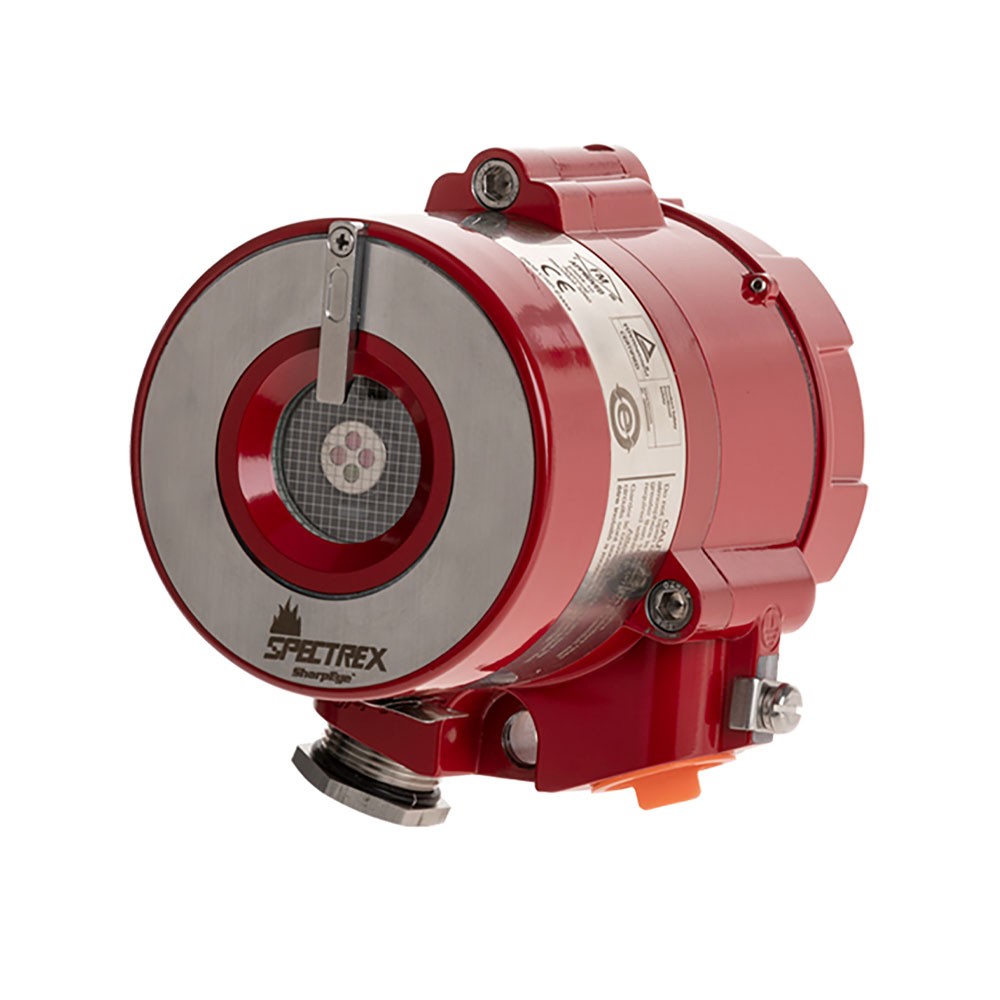

Detetor de chama UV/IR Notifier SharpEye 40/40C para hidrocarbonetos com alcance de 28 m e certificação ATEX

Características técnicas

• Detetor de chamas UV/IR Notifier SharpEye 40/40C para deteção de incêndios de hidrocarbonetos em instalações industriais e áreas classificadas
• Tecnologia de deteção de duplo espectro ultravioleta e infravermelho (UV/IR)
• Resposta espectral UV de 0,185~0,260 µm e IR de 4,3~4,8 µm
• Alcance de deteção até 28 m para gasolina e n-heptano, com fogo de referência de 0,1 m² e sensibilidade máxima
• Alcance de até 21 m para gasóleo e querosene
• Alcance até 18 m para metano e GPL
• Campo de visão horizontal de 100° e vertical de 95°
• 3 níveis de sensibilidade configuráveis com alcances de 3, 15 e 28 m para o n-heptano
• Tempo de resposta típico inferior a 5 segundos
• MTBF de 150 000 horas

Funcionalidades

• Processamento de deteção UV/IR com elevada imunidade a falsos alarmes
• Autoteste BIT integrado para verificação dos sensores, limpeza da janela ótica e dos circuitos eletrónicos
• Autoteste automático a cada 15 minutos, com intervalo configurável
• Possibilidade de executar testes BIT manuais e remotos
• Monitorização contínua dos circuitos internos e do estado de funcionamento
• Teste de integridade do campo de visão
• Ótica aquecida para melhorar o funcionamento em caso de condensação, gelo e neve
• Aquecimento da ótica configurável em diferentes modos de funcionamento
• Configuração da sensibilidade, tempo de resposta, atraso e interbloqueio de alarme
• Registo interno de eventos
• Indicadores LED de funcionamento normal, alarme e avaria
• Calibração de fábrica para colocação em serviço

Alarmes

• 3 saídas de relé para alarme, avaria e funções auxiliares
• Contactos SPDT sem potencial com capacidade de 2 A a 30 V CC
• Saída analógica de corrente de 0~20 mA configurável
• Sinal de 0 mA (±1 mA) para avaria
• Sinal de 2 mA (±0,3 mA) para falha na autoverificação BIT
• Sinal de 4 mA (±0,3 mA) para funcionamento normal
• Sinal de 16 mA (±0,3 mA) para aviso
• Sinal de 20 mA (±0,3 mA) para alarme de incêndio
• Opções configuráveis de funcionamento dos relés e interbloqueio de alarme

Interface de comunicação

• Interface RS485 com protocolo Modbus para monitorização, configuração e manutenção
• Comunicação HART através de saída de corrente em configurações compatíveis
• Interface elétrica de 17 terminais com cablagem universal
• Configuração de parâmetros e consulta do estado através de comunicações

Alimentação

• Alimentação nominal de 24 V CC, com intervalo de funcionamento de 18~32 V CC
• Consumo típico de 90 mA (2,2 W) em funcionamento normal sem aquecedor
• Consumo habitual de 120 mA (2,9 W) em modo de alarme sem aquecedor
• Consumo de 320 mA (7,7 W) com aquecedor no modo de potência padrão e em estado de alarme
• Proteção da entrada contra inversão de polaridade, sobretensões e transientes

Condições ambientais

• Temperatura de funcionamento de -40 °C a +75 °C
• Temperatura de armazenamento de -40 °C a +75 °C
• Humidade relativa até 100%, sem condensação
• Proteção IP66 e IP68 contra poeira e água, de acordo com a norma EN 60529
• Proteção NEMA 250 6P
• Concebido para instalações interiores e exteriores em ambientes industriais exigentes

Características físicas

• Caixa em alumínio de alta resistência com teor de cobre inferior a 1%
• Acabamento com pintura de poliuretano
• 2 entradas de cabo com rosca M25 x 1,5 mm
• Suporte orientável em aço inoxidável 316 incluído
• Tampa protetora em plástico ABS incluída
• Montagem orientável para ajustar o campo de deteção à zona protegida
• Dimensões: 100,6 x 117 x 155 mm
• Peso do detetor: 1,3 kg
• Peso do suporte orientável: 1,1 kg

Conteúdo

• 1 detetor de chamas UV/IR Notifier SharpEye 40/40C NOTIFIER-832 (40/40CL4B641ACY7)
• 1 suporte de montagem orientável em aço inoxidável 316
• 1 tampa protetora em ABS
• 1 tampão de fecho em aço inoxidável para a entrada de cabo não utilizada

Certificações e normas

• Configuração com homologações ATEX, IECEx e UKCA para atmosferas potencialmente explosivas
• Compatível com aplicações SIL3, de acordo com a documentação técnica
• Graus de proteção IP66 e IP68, de acordo com a norma EN 60529
• Compatibilidade eletromagnética em conformidade com as normas EN 61000-6-3 e EN 50130
