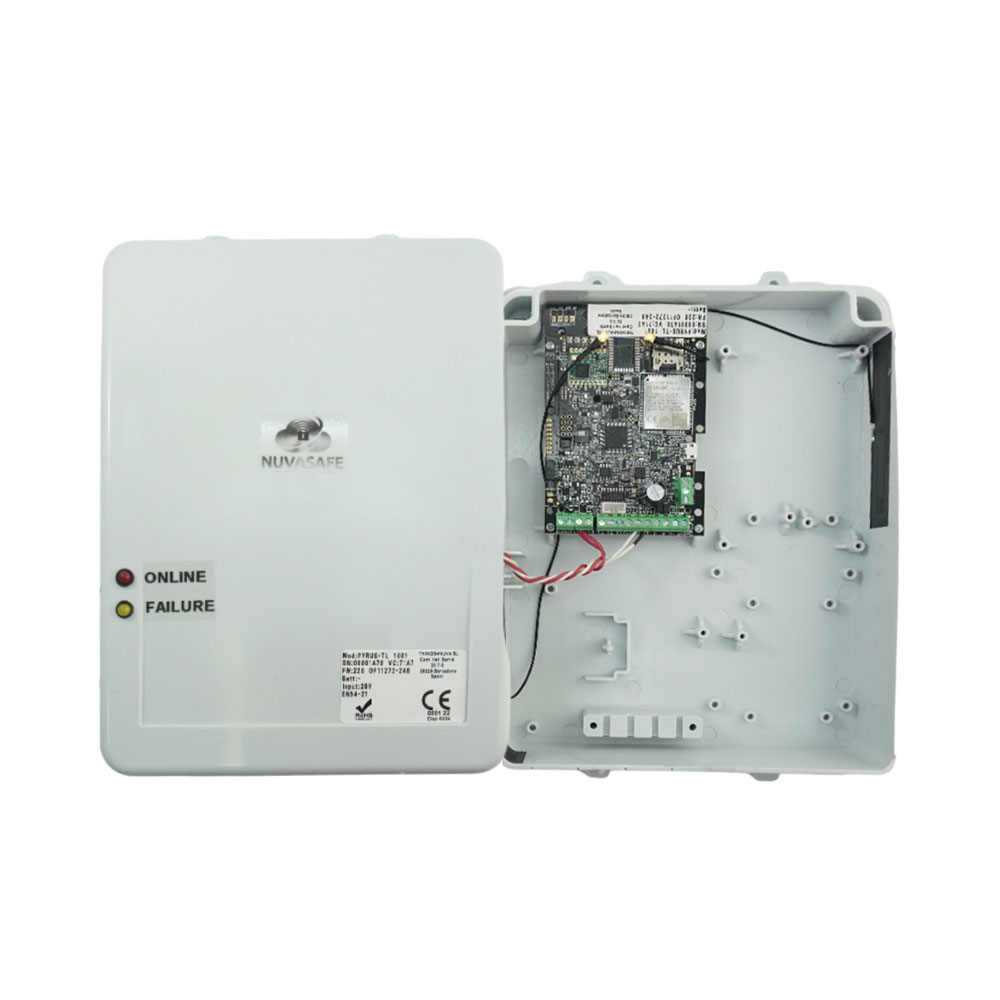

Transmisor de alarma EN54-21 Nuvasafe con Ethernet, red móvil y LORA

Características técnicas

• Transmisor de alarma Nuvasafe contra incendio EN54-21 para sistemas de detección y alarma de incendio
• Compatible también con alarmas de intrusión
• Equipo diseñado para montaje externo al panel PCI
• Caja plástica IP65 y UL94-V0 con pestañas para montaje mural
• Antenas internas para GPRS/NB-IOT/LTE-CAT-M1 y LORA
• 2 LEDS frontales indicadores de estado online y fallo
• 3 entradas configurables como NA, NC, RFL o dobladas
• Ajuste de sensibilidad de entrada con resolución de 100 ms y 1 segundo
• 8 particiones
• Hasta 64 zonas internas mediante sensores radio IEEE 802.15.4
• Medida de variables analógicas procedentes de sensores compatibles
• Lectura de contadores monofásicos y trifásicos mediante MODBUS RTU
• Integración de lectura de datos mediante MODBUS RTU

Funcionalidades

• Comunicador IoT 2G, NB-IOT, LTE-CAT-M1, Ethernet y LORA a cloud
• Captura Contact ID mediante interfaz PSTN no certificada EN54-21
• Transmisión de señales del panel asociado a cloud
• Redirección de eventos a CRA mediante aplicación Nuva-CS
• Captura de señales Contact ID y SIA-DC03 desde paneles asociados mediante RTC, RS485 o RS232
• 8 códigos de abonado
• Registro de valores analógicos
• Test de canales programable de 1 a 65635 minutos
• Polling TCP-IP y LORA programable entre 1 y 255 minutos
• Configuración y monitorización mediante plataforma cloud
• Configuración local mediante NuvaExpress por USB
• Bidireccionalidad asistida desde cloud mediante interfaz web
• Bidireccionalidad universal con paneles mediante simulación de módem o puerto serie local a través de cloud
• Comunicador backup de videoalarma para videograbadores con tecnología integrada
• Envío de imágenes snapshot de videoanálisis en situaciones de jamming de redes IP

Funciones inteligentes

• Antijamming mediante LORA y NB-IOT
• Procesado de alarmas Edge en el dispositivo
• Funciones extendidas de control, registro de datos y monitorización IoT

Almacenamiento

• Cola interna de hasta 126976 eventos con fecha y hora
• Registro de pollings realizados
• Retención de eventos en cola interna de hasta 40 años

Alarmas

• 3 entradas de alarma y fallo configurables como NA, NC y RFL
• Entradas i1 e i2 predeterminadas para alarma del panel de control principal
• Entrada i3 predeterminada para fallo del panel de control principal
• 2 salidas en colector abierto
• Salidas O1 y O2 con activación a negativo
• Salidas O1 y O2 de 20 mA
• Salidas O1 y O2 para señalización de LEDS EN54-21 y panel asociado
• Salida O1 para señalización de equipo online con CRA
• Salida O2 para señalización de fallos de ruta del sistema de transmisión
• Salidas en colector abierto temporizables
• Módulos de relé externos para salidas Out5 a Out8

Interfaz de comunicación

• Interfaz TTL y RS485
• Interfaz RS232 mediante placa opcional
• Conexión USB micro para configuración mediante NuvaExpress
• Entrada LIN-i4 para línea RTC
• Salida ANOUT de línea simulada para conexión a TIP-RING del panel
• Integración con paneles DETNOV mediante RS485
• Integración con paneles Honeywell ID50, ID60, ID3000, AM8200 y MORLEY mediante Virtual COMPORT
• Integración SIA-DC03 mediante Ethernet para enrutamiento de señales LAN a GPRS/NB-IOT/LTE-CAT-M1 y LORA
• Integración SIA-DC09 mediante Ethernet para Contact ID y SIA

Integración con centrales de Incendio

• HONEYWELL
  • Serie ID50/ID60 a través de RS232 mediante accesorio CV232-485, admite control App
  • Serie ID3000 a través de RS232 mediante accesorio CV232-485, admite control App
  • Serie AM8200 a través de RS232, admite control App
  • Series AM4000 y AM6000 a través de RS485, admite control App
  • Series MA2000 y MA8000 a través de RS485, admite control App
  • Serie MORLEY-VSNLT a través de TTL/RS485 mediante accesorio CB-MORLEY, admite control App
  • Series MORLEY-DXC2/4 a través de RS232 mediante accesorio CV232-485, admite control App
  • Series MORLEY-LT32/LT159 a través de TTL/RS485 mediante accesorio CB-MORLEY, admite control App
  • Serie PL1000 a través de TTL/RS485 mediante accesorio CB-MORLEY, admite control App
  • Serie ESSER-FlexES a través de RS485, admite control App
• COFEM
  • Serie LYON a través de RS485 (Modbus-RTU), admite control App
  • Serie CLVR a través de RS485 (Modbus-RTU), admite control App
• También se integra con centrales DETNOV (CAD 150 y CCD-020), INIM (PREVIDIA), KOMTES (JUNONET), ADVANTRONIC (AD300 y AD600), AGUILERA (todas), NSC-SISTEMAS (todas), PANASONIC (todas), TECNOFIRE (2 y 4 lazos), DMTECH (todas), JADE BIRD (DRAKO), KILSEN (KFPA), PROTECT-FIRE (todas), JHONSON CONTROLS (FIRECALL FC50x), BOSCH (FPA-5000 / 1200) y KENTEK (TAKTIS)

Red

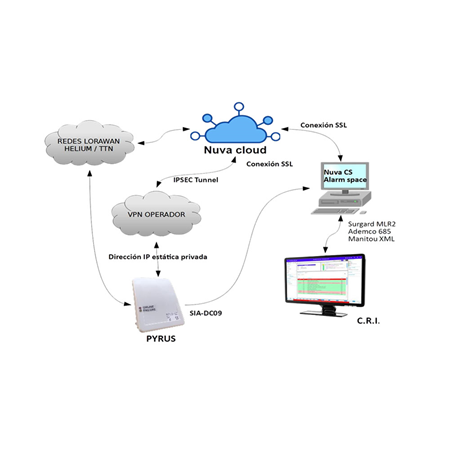

• Triple vía de comunicación mediante Ethernet, GPRS/NB-IOT/LTE-CAT-M1 y LORA
• Conectividad Ethernet para comunicaciones TCP-IP a cloud
• Comunicación LORA-MESH en banda libre ISM 868, 433 y 169 MHz
• Conectividad LORAWAN
• Frecuencia LORA en Europa de 869,525 MHz
• Frecuencia LORA en América de 919,5 MHz
• Alcance LORA de hasta 1 km en ciudad con equipos instalados en interiores
• Comunicación LORA bidireccional para señales de alarma, polling, configuración y control del equipo
• Bandas GPRS 850, 900, 1800 y 1900 MHz
• SIMCARD VPN global incluida
• Tarjeta SIM compatible: SIMALARM (activación de la tarjeta SIMALARM)
• Comunicaciones seguras mediante HTTPS y TLS 1.2

Alimentación

• Alimentación de 5 a 30 VDC
• Doble entrada de alimentación al circuito conforme EN54-21 apartado 7.5.2
• Entrada de alimentación +B de 12 a 30 V
• Entrada de alimentación +Vi de 12 a 30 V
• Salida +Vo para sensores externos de hasta 200 mA
• Fusible de 300 mA en la PCB principal
• Consumo PCB de 3 mA
• Consumo del módulo GPRS/NB-IOT/LTE-CAT-M1 de 5 mA
• Consumo Ethernet de 15 mA
• Consumo del módulo LORA de 3 mA
• Consumo en transmisión GPRS/NB-IOT/LTE-CAT-M1 de 100 mA
• Admite batería interna opcional

Ambiental

• Clase ambiental EN54-21 3K5 según EN 60721-3-3
• Temperatura de trabajo de -10ºC a +40ºC
• Humedad de trabajo del 0% al 95% sin condensación
• Equipo adecuado para montaje sobre cemento u otra superficie no combustible

Características físicas

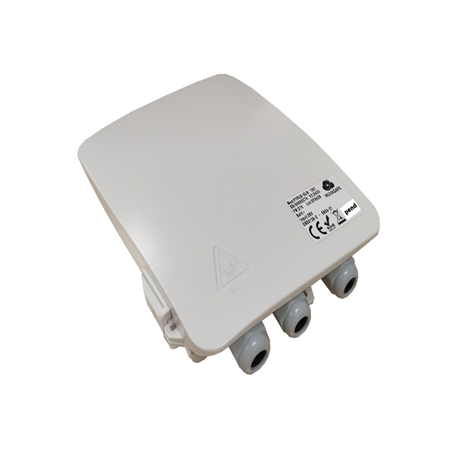

• Caja de plástico IP65 y UL94-V0
• Montaje mural mediante pestañas de fijación
• Dimensiones: 120 mm × 75 mm × 45 mm
• Peso: 200 g aproximadamente

Contenido

• Transmisor de alarma EN54-21 Nuvasafe DEM-1372 (PYRUS-TLE-ID)
• Caja PYRUS
• Antenas internas
• Circuito PYRUS-V21 RS485
• SIMCARD VPN
• Tornillos de fijación

Certificaciones y normativas

• Certificación EN54-21 para equipos de transmisión de alarma y aviso de fallo en sistemas de detección y alarma de incendio
• Marcado CE conforme EN54-21:2006
• Certificado CPR 0051-CPR-2841
• Transmisor DP4 según EN50136-2
• Tipo X según EN50131-10
• Clase ambiental II según EN50131
• Certificación de transmisor de alarma Grado 3
• Directiva 2014/30/EU de compatibilidad electromagnética
• Directiva 2014/35/EU de baja tensión
• Directiva 2011/65/EU RoHS
• Directiva 2014/53/EU RED
• EN 62368-1 para seguridad eléctrica de equipos de tecnología de la información
• EN 301489-1 para compatibilidad electromagnética de equipos radio
• EN 300 220-1 para dispositivos SRD de 25 MHz a 1000 MHz
