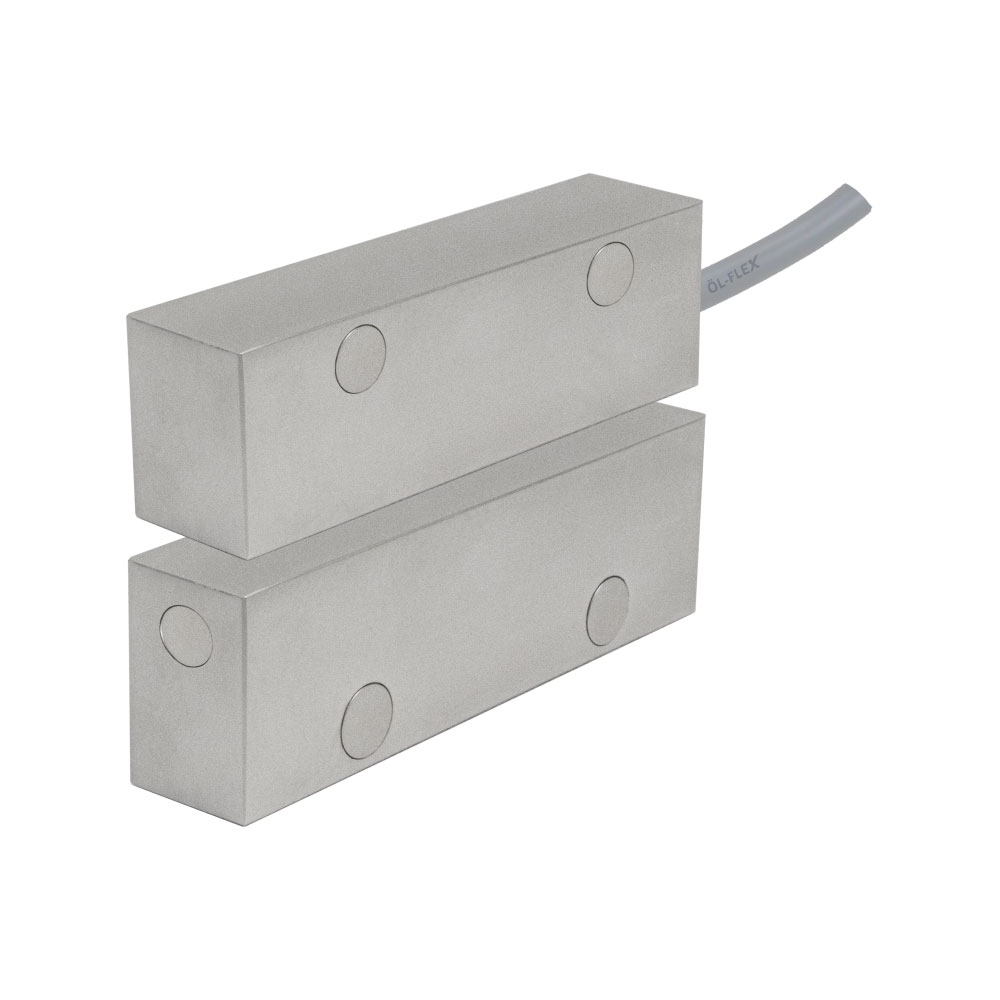

Contact magnétique de surface Alarmtech MCX 270 pour les environnements industriels et ATEX

Données techniques

• Contact magnétique de surface de la série MCX d'Alarmtech
• Contact de forme A (SPST)
• Fonction d'autoprotection : Reed supplémentaire contre l'aimant externe
• Montage en surface
• Surface d'installation : bois / matériau non magnétique ; acier (avec plaque de montage)
• Distance de fermeture (espace typique) : 39 mm (bois / matériau non magnétique) ; 26 mm (acier avec plaque)
• Distance d'ouverture (écart typique) : 46 mm (bois / matériau non magnétique) ; 30 mm (acier avec plaque)
• Tension maximale : 48 V DC / AC
• Courant maximal : 500 mA DC / AC en crête
• Puissance de coupe maximale : 10 W

Fonctionnalités

• Détection d'ouverture par séparation contact-aimant
• Surveillance de l'effraction au moyen d'un aimant externe
• Application dans les systèmes de contrôle d'accès et d'intrusion
• Convient aux portes et portails industriels

Installation de l'aimant

• Le contact et l'aimant doivent être installés parallèlement l'un à l'autre et alignés.
• Le contact est monté sur la partie fixe et l'aimant sur la partie mobile.
• Utilisation recommandée de la plaque de montage fournie
• Ne pas installer à proximité de champs magnétiques puissants
• Ne pas installer directement sur un matériau ferromagnétique
• Utiliser uniquement des vis non ferromagnétiques
• Vérification finale par ohmmètre
• Dans les environnements explosifs, la boîte à fusibles Fatum 3077 (ou équivalent) avec un fusible rapide de 290 mA maximum, installée en dehors de la zone Ex, est nécessaire.

Environnement

• Classe environnementale (EN50130-5:2011) : IIIA
• Température de fonctionnement : -40 °C à +70 °C
• Température de fonctionnement (Fatum 3077) : -20 °C à +90 °C
• Humidité relative maximale : 95 % RH
• Degré de protection : IP67
• Résistance aux chocs : IK04

Caractéristiques physiques

• Matériau du boîtier : Zamak 3 nickelé
• Câble : Ø 5,8 mm, 4 × 0,5 mm² Câble (avec résistances : Ø 5,8 mm, 4 × 0,5 mm²)
• Câble (avec résistances) : Ø 5,1 mm, 2 × 0,5 mm² Câble (avec résistances : Ø 5,1 mm, 2 × 0,5 mm²)
• Dimensions (partie contact) : 100 × 20 × 31 mm
• Dimensions (partie aimant) : 100 × 20 × 31 mm
• Poids total (avec 2 plaques de montage) : 1180 g
• Poids (partie contact) : 375 g
• Poids (partie magnétique) : 400 g

Contenu

• Contact magnétique de surface DEM-2507 (MCX 270)
• Plaques de montage × 2

Certifications

• EN 50131-2-6:2008 : Classe 3 (EN-ST-000091)
• VdS : Classe C (G 197603)
• TÜV : II 1 G Ex ma IIC T70°C Ga
